LED单人自动校正设备

告别暗室操作

可在明亮的环境下操作
校正过程无需频繁开关灯

可原地操作

共专板接有220V电源
操作人员原地上下料即可
电源近在身边

操作简便

一键启动
PLC全称监控设备

节省空间

采用垂直暗箱式布局
减少占地面积

单人操作

节省人员流动性

滚轮式底部

变换位置方便
无需多人搬运

结构简单

暗箱无需升降
底部采用遮光板进行遮光

应用领域

LED屏

工厂

LED单人自动校正设备

由于LED自身和显示屏工艺等方面的限制导致显示屏长时间使用会老化，显示屏的亮度、色度的不一致性，一直是行业内的一大难题。逐点亮色度校正不仅能够消除分区间、箱体间的亮色度差异性，也可以消除马赛克、麻点、小间距显示屏拼接亮暗线，让全屏平滑如镜。

操作流程

人工装8块LED屏

↓

气缸带动旋转台将装好的LED屏输送到检测矫正工位

↓

相机对LED屏进行检测和矫正，同时人工对另一工位的LED屏进行拆卸和重装

↓

LED屏检测校正完毕

↓

气缸带动旋转台将检测好的LED屏退出检测工位，同时将待检测LED屏输送到检测工位

↓

人工将8块LED屏拆卸

↓

重复上述步骤

设备节拍

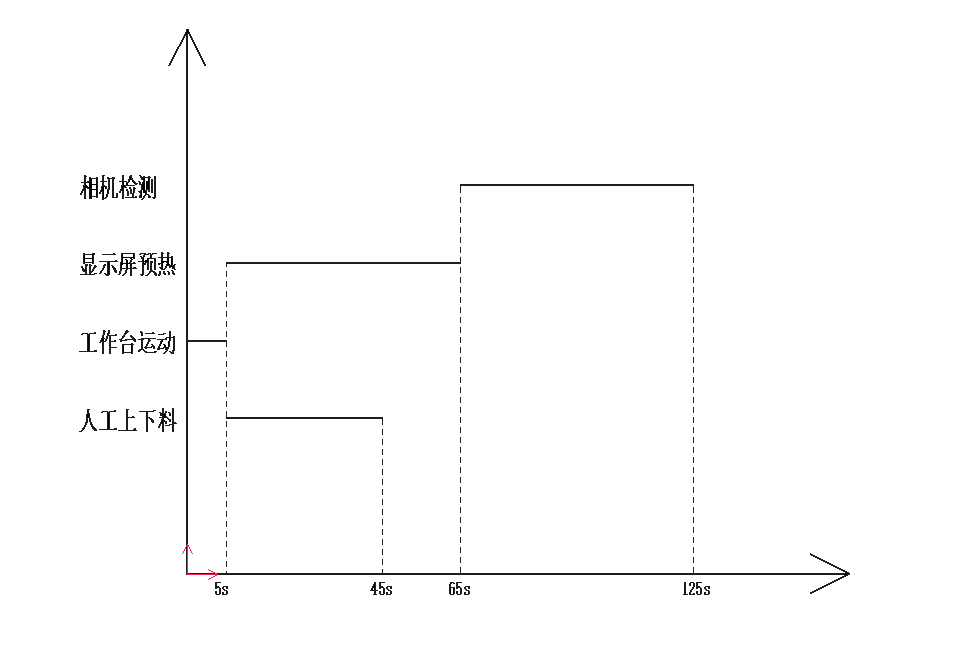

| 时序图

| 设备效率

设备稼动率取0.8,设备效率=3600*0.8/162=17.8件/h

箱体尺寸

箱体尺寸可以根据用户需求订做尺寸大小，以下是本公司的成品尺寸图。

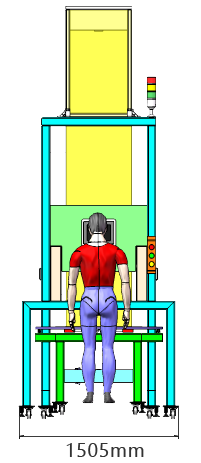

正视图

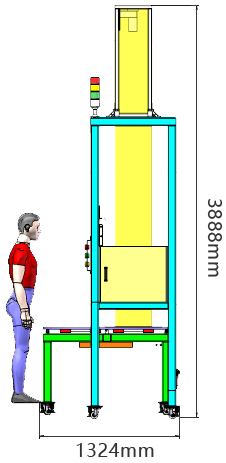

侧视图

顶视图

净重量约达500KG
